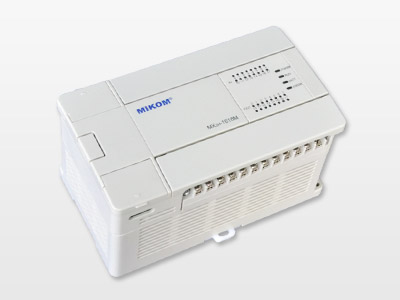

MX2H系列主模块🔍

MX2H系列主模块

MX2H系列PLC是麦科中小型可编程控制器,融合了计算机技术、通讯技术、自动控制技术和电子技术的最新发展成果,可广泛应用于印刷、电子加工设备、纺织化纤、机床、线缆、包装、建筑机械、电梯、空调等行业,极大的满足了各行业客户对高性能小型PLC的需求。

产品详细


产品特点


MX2H系列PLC是麦科中小型可编程控制器,融合了计算机技术、通讯技术、自动控制技术和电子技术的最新发展成果,可广泛应用于印刷、电子加工设备、纺织化纤、机床、线缆、包装、建筑机械、电梯、空调等行业,极大的满足了各行业客户对高性能小型PLC的需求。







高稳定性、高可靠性
• 宽工作电压:额定工作电压AC100-240V,允许工作电压AC85-264V
• 板件严格的三防处理,适应恶劣现场环境,工作温度为-5℃~55℃,能承受振动和冲击
• 用户程序永久保存
• 卓越的抗干扰性
• 隔离24V直流电源输出,可直接给传感器、HMI、外部中间继电器等提供电源
高速、大容量
• MX2H系列PLC基本指令处理速度0.084μS/步,综合指令处理速度为1K步/ms,可以满足PID温度控制调节、数据通讯、高速定位和复杂计算等要求
• MX2H系列PLC程序容量可达到24K步,即可满足你今天的需求,也可灵活应对将来的系统扩充
可靠的程序安全性
• 多级密码保护,所有主程序和子程序均可单独加密;程序可绑定指定序列号的PLC,有效保护用户的知识产权
超强的系统扩展
• MX2H可以通过带交流电源输入的MX2H-1616ET和MX2H-1616ER扩展IO模块,将系统扩展至512点
• 特殊功能模块最大可扩展8个
• 提供多种扩展卡,增强系统功能,节省空间
丰富的中断源可满足实时性很强的要求
X0~X7上升沿下降沿中断 、高速计数器中断、定时中断、主电源失电中断、PORT口中断、PTO中断、CAN0中断、高速计数表格比较中断。
丰富的运动和定位控制功能
•高速计数器
高速计数器支持单相单计数、单相双计数、双相双计数三种方式,支持四倍频计数。高速计数频率和达100KHz;单相高速计数支持50KHz×2通道+10KHz×4通道,双相高速计数支持30KHz×1通道+5KHz×1通道。
可扩展MX2H-2HC模块,支持2路200KHz高数输出。
• 高速脉冲输出
主模块(晶体管型)提供2路独立的高速脉冲输出(最高100KHz),可通过配置MX2H-1PG-BD扩展卡增加1路高速脉冲输出(最高100KHz),支持脉冲序列输出(PTO)和脉宽调制(PWM)两种模式。
可扩展MX2H-2PG模块,支持2路独立的200KHz高速输出。
• 包络线脉冲输出
控制伺服或步进电机的多步加速、匀速和减速过程,最多达256步,适用于速度改变频繁的场合
• 定位指令
支持原点回归(DZRN)、相对位置控制(DDRVI)、绝对位置控制(DDRVA)、绝对位置数据读取(DABS)、可变速脉冲输出指令(PLSV)
温控PID
• 集成温控PID指令(TPID),支持32路温控,支持自整定,通过TPID指令向导使温控变得简单
多种通信接口,多种通信协议
•本机提供PORT0(232) PORT1(485),可配置多种通讯扩展卡(名称),增加CAN以太网口。其中配置了以太网卡的PLC
可以动态获取IP地址,让远程监控变得更简单。
• 提供自由口、MODBUS、MXLink(MIKOM专业通信协议),方便系统集成
其中MXLINK 通信协议的PLC间的数据访问是完全对等的(N:N通讯网络)。系统能够自动检测到新加入网络中的PLC,任何一台PLC从网络中断开,其它PLC会继续交换数据。
基于CAN的MXLINK协议又分为数据模式和控制模式,控制模式是采用事件触发方式,适应用实时控制的场合。
实时时钟
• 主模块内置实时时钟(RTC),提供万年历功能,支持闰年补偿











计数器输入端口有相应的最高频率限制,当输入频率超过该限制后,可能导致计数不准,或系统无法正常运行,请合理安排输入端口,选用合适的外部传感器。

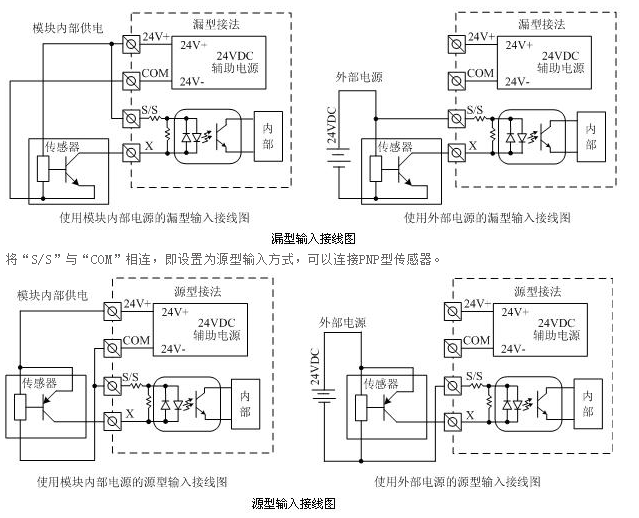

PLC提供一个端口“S/S”用来选择信号的输入方式,可以设置为漏型输入方式或源型输入方式。
将“S/S”与“+24V”相连,即设置为漏型输入方式,可以连接NPN型传感器。

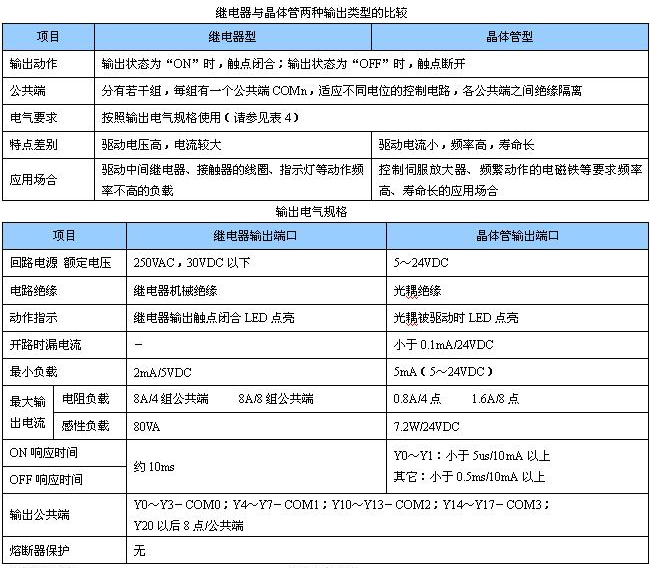

MX2H系列PLC的输出端子分为若干组,每组之间是电气隔离的,不同组的输出触点接入不同的电源回路;输出分为继电器与晶体管两种输出两种类型。







MX2H系列PLC提供两个串行异步通讯口PORT0(RS232,插座为Mini DIN8)和PORT1(RS485),若想增强网络功能可通过配置以太网(MX2H-ETH-BD)、MX2H-CAN-BD等通讯卡实现。
PORT0、PORT1支持波特率:115200、57600、38400、19200、9600、4800、2400、1200bps;
隔离CAN卡支持250K、125K、100K、50K、40K、20K及250K以下自定义波特率;
不隔离CAN卡支持500K、250K、125K、100K、50K、40K、20K及500K以下自定义波特率。
