麦科电气吊龙式升降机解决方案
2017-11-10 08:00:00

一、引言

随着我国城市化进程的加快,建筑机械行业也迎来了其发展的黄金期,建筑提升机是施工必不可少的机械设备,也跟着建筑行业得到了广泛的应用。

建筑升降机是高层建筑施工中垂直运输物料重要设施之一,建筑施工中担任了极其重要的任务,对于保证施工工期与安全,降低施工成本,减轻劳动强度起到了不可替代的作用。

目前施工升降机逐渐采用高性能的变频器取缔普通的控制系统,这不仅提高了系统的可靠性、灵活性,提高了系统的调速范围,而且速度控制更精确、高作业效率,起动、停止平缓,运行较稳定等特点。


二、关键词

麦科专用变频器、 施工升降机、升降稳定


三、建筑施工普通升降机的简介

控制系统是非常重要,传统的建筑升降机由于运行速度单一,存在以下几个主要问题

1、采用接触器控制,运行速度单一,影响施工速度和施工企业效益,对高层建筑出现的此问题表现突出,如单纯提高速度将造成加速度过大,加快齿轮齿条及制动盘的磨损,降低运行可靠性。

2、普通升降机采用直接启动或者星三角降压启动,启动冲击大,对结构和机构的寿命影响很大。启动电流较大,对电网冲击较大,影响其他设备的正常运行,故障率较高,维修困难。

3、普通建筑升降机采用机械抱闸强制制动,升降机从高速突然降到零速,由于惯性作用,强制抱闸对结构和机构冲击较大,载人舒适度差,载货冲击性大。

4、普通建筑升降机加速到平层时无爬行过程,运行速度直接向零速减速,升降机的平层是靠司机目测手动控制实现,对司机经验要求较高,效率地,经常要上下点动几次才能准确平层。

5、施工现场工况复杂,吊龙的频繁起停给系统的正常运行带来的电磁干扰。

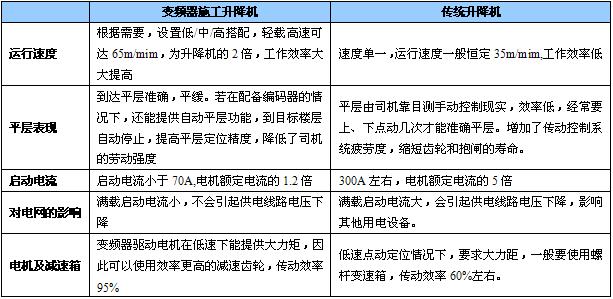

四、建筑施工升降机变频调速

采用变频器控制后,实现了建筑升降机的平稳操作,减少了电气维护,降低了电量的消耗,提高了运行效率和功率,消除了起停瞬间的冲击等,MIKOM变频器运用了先进的客户化设计理念,专注施工电梯行业实际需求,将先进的控制技术和施工电梯功能完美结合。其主要技术优势如下:

1、专业设计抱闸逻辑时序功能,保证了制动器打开瞬间的舒适度及安全性,上行无“过冲”现象,下降瞬间无“失重感”。

2、变频器无极调速与工频相比,有效的解决了结构和机构的冲击,延长齿轮、齿条、滚轮等机械结构的实用寿命。

3、可选择加减速S曲线,升降机缓停缓起,减少了载货时的冲击,保证人乘坐的舒适度。可调节加减速时间和运行频率,确保建筑升降机的准确平层。

4、变频器的软启动功能降低了电机启动时对电网的冲击电流,减少了设备故障率和维护成本。

5、松抱闸设置,保证电机的启动,可以设置不同的松抱闸频率,启动电流、电流检测时间保证提升力矩的大小,防止溜沟现象。

6、多功能输入输出端子功能,内有16段多段速,可进行中速上行、中速下行、高速上行、高速下行、缓冲上行、缓冲下行等功能设定,频率可自主设定,使施工升降机得到安全到位、稳定运行。

7、变频器内有完善的缺相保护、欠压保护、过流、过热、过载、抱闸输出等保护功能措施,等故障变频器会输出故障信号或者抱闸信号动作,防止电机出现溜沟现象。


五、麦科变频器在建筑升降机的应用

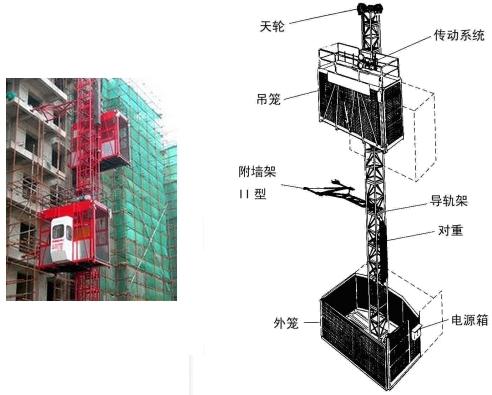

升降机结构简图如图所示。最大起重量为3.5吨,其中最大载重量为2吨,自重为1.5吨,最高升降速度为60m/MIN


1、电气控制系统

电气控制系统主要由变频器、制动单元(可内置变频器)、传动电机、减速机、制动电阻箱、操作手柄、变压器等设备组成,实现对升降机的起、停控制、上下快慢运行。松闸抱闸的逻辑控制及各种保护控制,从而实现了高效、稳定运行,在整个控制系统中,变频器起到了核心控制的作用。

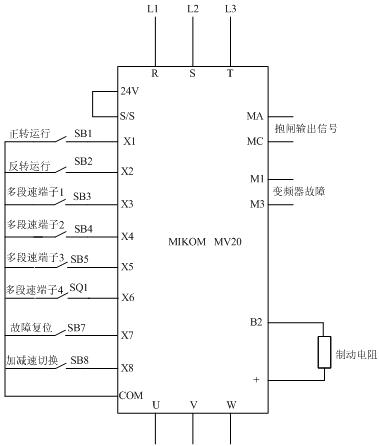

2、变频器的控制回路接线图

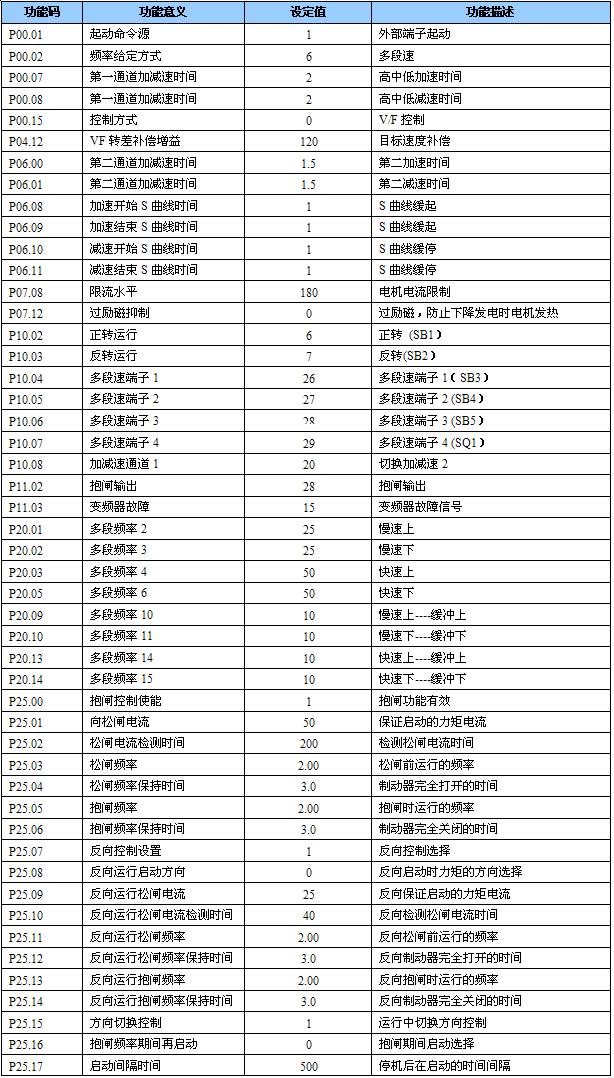

3、变频器参数设置

根据控制要求,变频器设置内部参数如下:



六、现场调试过程及注意事项

现场接线完成后,检查接线线路,确保控制系统正常后上电,设置变频器的功能参数,低速空载试运行试验,合理设定变频器开闸抱闸逻辑时序相关参数,实现轿厢在起动和停机时无溜沟现象,然后在空载情况下进行低、中、高速度切换。高低速空载下运行状况良好的情况下,设置合理的参数在起动与停止瞬间无冲击、下降时无失重现象。在进行30%50%100%的负载进行加载实验,高低速切换情况,变频器运行状况,记录下变频器的相关数据及状况。

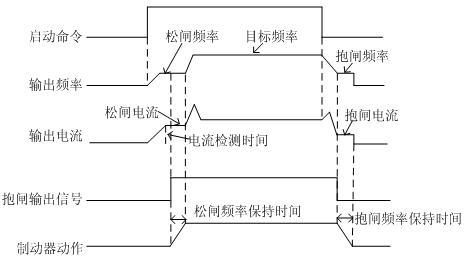

七、抱闸时序功能

在系统经历了上升启动松闸、加速上升、高速平稳上升运行、低速平稳上升运行、减速上升、上升停机抱闸、停机、下降启动开闸、加速下降、高速平稳下降、低速平稳下降、下降停机抱闸、最后停机的整个过程中,系统能够实现启动和停止过程中的平滑过渡且无明显溜沟现象,变频器输出数据均在变频器额定输出数据的范围之内,有效地保证了系统长期、可靠运行。


八、结束语

麦科变频器对升降机电力拖动系统进行技术改造,不仅增强了设备的安全与可靠性,在起停过程中,几乎感觉不到机械之间的冲击,大大提高了升降机运行过程中的平稳性和舒适感,而且为企业和社会节省了大量的电能,极大地提高了工作效率。
