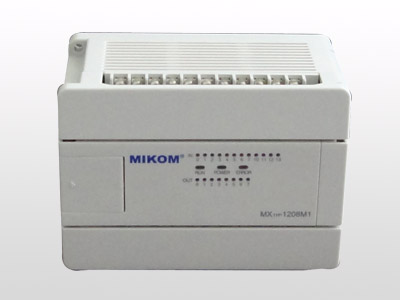

MX1H-2AD-1DA是集成在MX1H-1208M1、MX1H-1208M1-CAN、MX1H-1614M1主模块上的模拟量模块。集成度高,可用在低成本场合或当远程模块使用。可以同时实现2路模拟量输入和1路模拟量输出。
模拟量输入通道具有电压信号及电流信号输入端口,信号幅值分别可为﹣10V~10V、-20mA~20mA、4 mA~20mA;

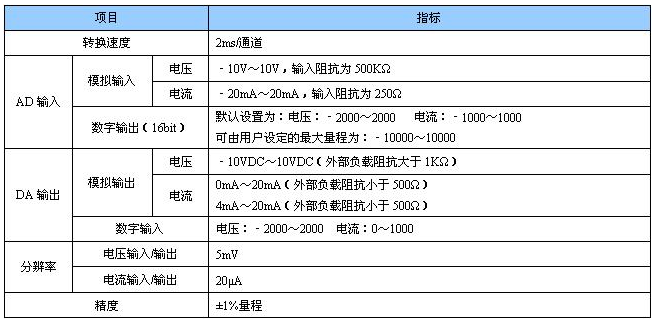

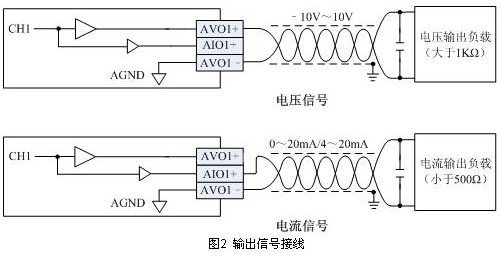

模拟量输出通道具有电压信号及电流信号输出端口,信号幅值分别可﹣10V~10V、0mA~20mA、4 mA~20mA。
当主模块选择为MX1H-1208M1、MX1H-1208M1-CAN或MX1H-1614M1时,系统会自动在系统组态中添加MX1H-2AD-1DA模块,其地址系统也会自动分配,用户无法更改。MX1H-2AD-1DA模拟量输入通道(2AD)地址为0,MX1H-2AD-1DA模拟量输出通道(1DA)地址为1。
MX1H-2AD-1DA模块与主模块之间通过缓存区(BFM)交换信息,主模块通过Un.b元件与MX1H-2AD-1DA缓存区(BFM)直接映射;n:模拟量模块序号;b:BFM序号。例如,U1.0对应模拟量地址为1,BFM#0的单元。可通过“MOV ×× Un.b”访问内部寄存器的BFM单元。
· MX1H-2AD-1DA模拟量输入通道(MX1H-1208M1为例)

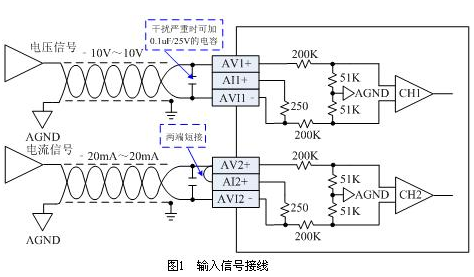

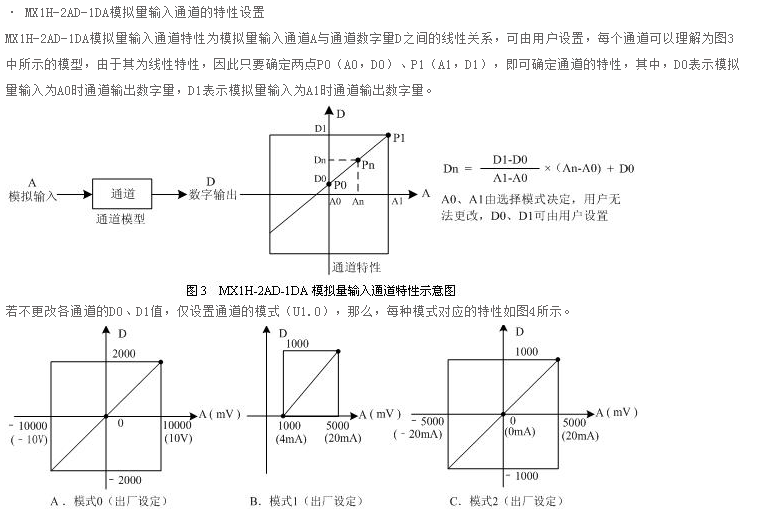

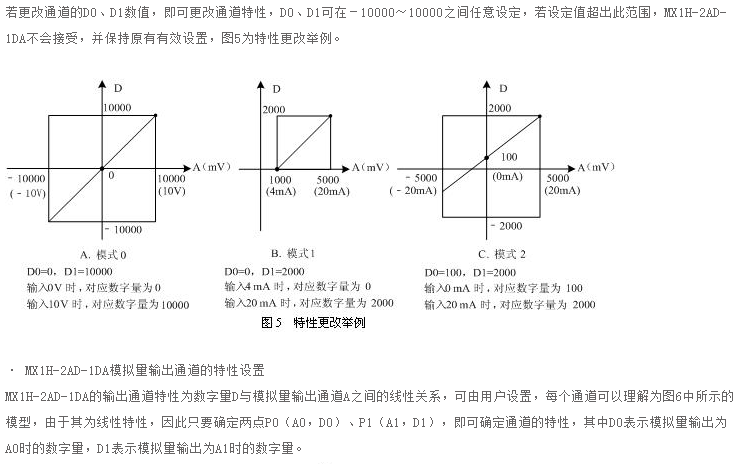

MX1H-2AD-1DA模块的模拟量输入通道(2AD)地址为0,使其第1通道输入电压信号(﹣10V~10V),通道特性更改为图5中的A;第2通道输入电流信号(4mA~20mA),通道特性更改为图5中的B;平均值点数设为4。模拟量输出通道(1DA)关闭。
为了实现上述配置,可以在MXProgrammer中“工程管理器→系统组态→硬件设置”中进行配置,如图9所示。
· MX1H-2AD-1DA模拟量输出通道(MX1H-1208M1为例)

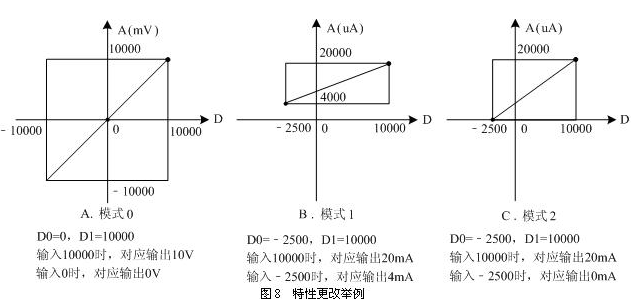

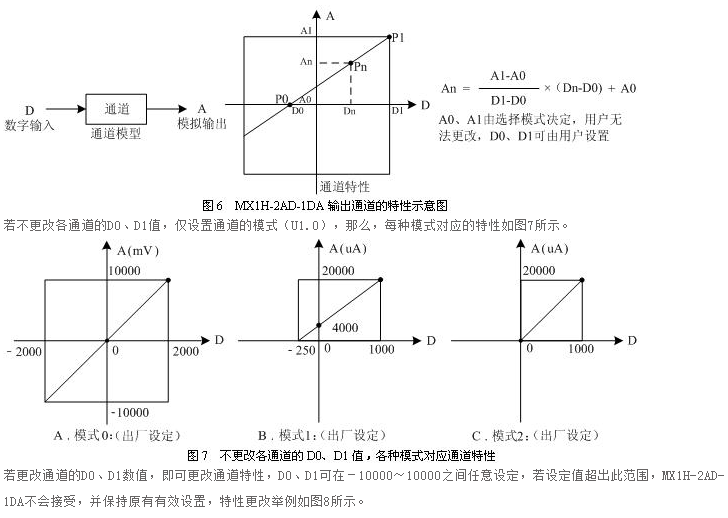

MX1H-2AD-1DA模块的模拟量输出通道(1DA)地址为1,使用其通道输出电压信号(﹣10V~10V),通道特性更改为图8中A;使能通道的停机输出,当PLC由RUN→STOP时,通道输出5V电压。模拟量输入通道(2AD)关闭。

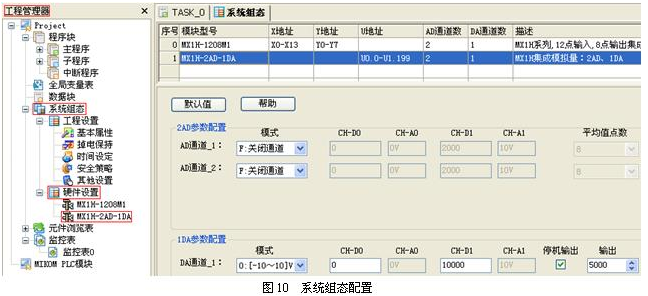

为了实现上述配置,可以在MXProgrammer中“工程管理器→系统组态→硬件设置”中进行配置,如图10所示。
