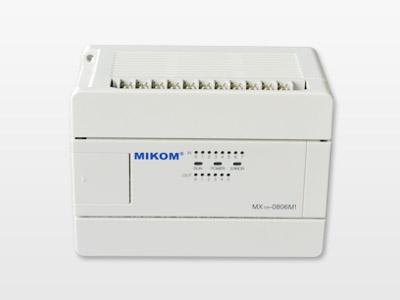

MX1H-4AD-2DA集成模拟量模块🔍

MX1H-4AD-2DA集成模拟量模块

MX1H-4AD-2DA是集成在MX1H-0806M1、MX1H-0806M1-CAN等混合型PLC主模块上的模拟量模块。集成度高,可用在低成本场合或当远程模块使用。可以同时实现4路模拟量输入(其中第3和第4通道仅支持电压输入)和2路模拟量输出。
模拟量输入通道具有电压信号及电流信号输入端口,信号幅值分别可为﹣10V~10V、-20mA~20mA、4 mA~20mA。
模拟量输出通道具有电压信号及电流信号输出端口,信号幅值分别可﹣10V~10V、0mA~20mA、4 mA~20mA。

产品详细


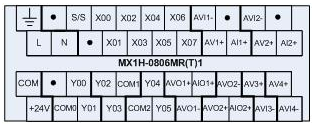

产品特点


MX1H-4AD-2DA是集成在MX1H-0806M1、MX1H-0806M1-CAN等混合型PLC主模块上的模拟量模块。集成度高,可用在低成本场合或当远程模块使用。可以同时实现4路模拟量输入(其中第3和第4通道仅支持电压输入)和2路模拟量输出。
模拟量输入通道具有电压信号及电流信号输入端口,信号幅值分别可为﹣10V~10V、-20mA~20mA、4 mA~20mA。
模拟量输出通道具有电压信号及电流信号输出端口,信号幅值分别可﹣10V~10V、0mA~20mA、4 mA~20mA。




MX1H-0806M1和MX1H-0806M1-CAN主模块内部集成了模数转换(AD)和数模转换(DA),模拟量和数字量的性能指标如下表所示。







当主模块选择为MX1H-0806M1或MX1H-0806M1-CAN时,系统会自动在系统组态中添加MX1H-4AD-2DA模块,其地址系统也会自动分配,用户无法更改。MX1H-4AD-2DA模拟量输入通道(4AD)地址为0,MX1H-4AD-2DA模拟量输出通道(2DA)地址为1。
MX1H-4AD-2DA模块与主模块之间通过缓存区(BFM)交换信息。主模块通过Un.b元件与MX1H-4AD-2DA缓存区(BFM)直接映射;n:模拟量模块序号;b:BFM序号。例如,U1.0对应模拟量地址为1,BFM#0的单元。可通过“MOV ×× Un.b”访问内部寄存器的BFM单元。






· MX1H-4AD-2DA模拟量输入通道

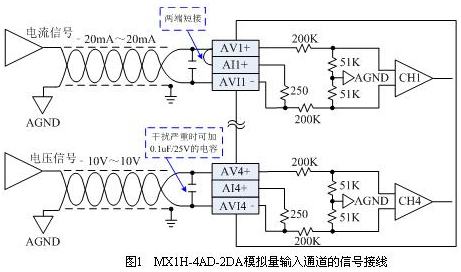

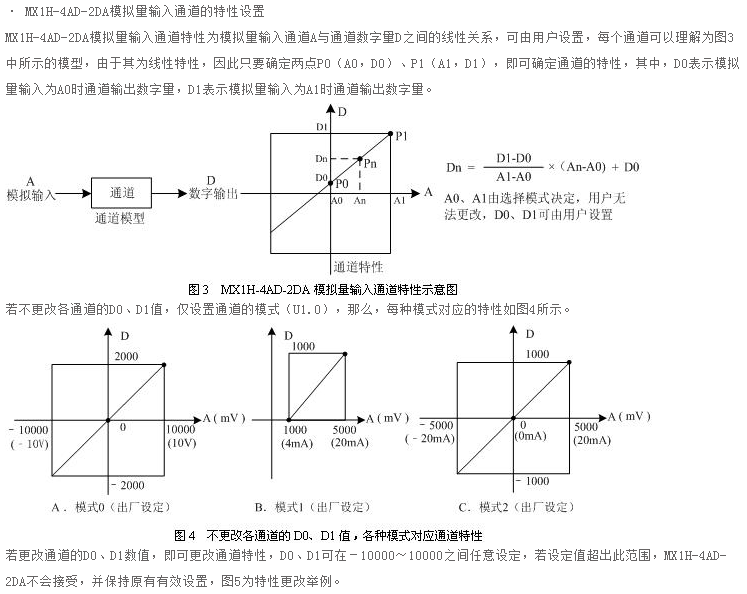

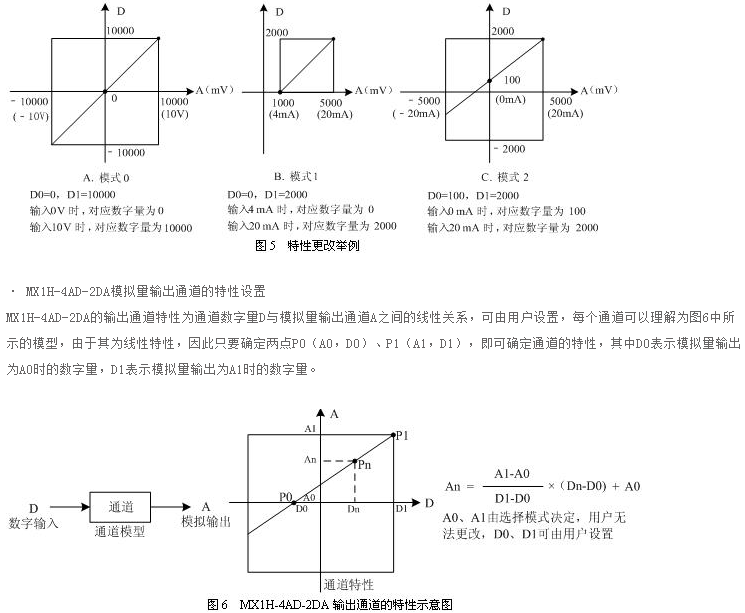

MX1H-4AD-2DA模块的模拟量输入通道(4AD)地址为0,使其第1通道输入电流信号(4mA~20mA),通道特性更改为图5中的B;第2通道输入电流信号(﹣20mA~20mA),通道特性更改为图5中的C;第3通道输入电压信号(﹣10V~10V),通道特性更改为图5中A;第4通道关闭;平均值点数设为4。模拟量输出通道(2DA)关闭。

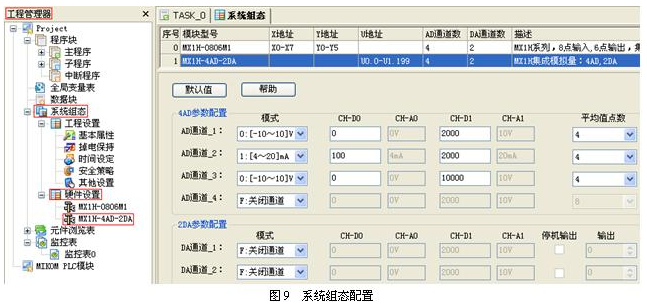

为了实现上述配置,可以在MXProgrammer中“工程管理器→系统组态→硬件设置”中进行配置,如图9所示。

· MX1H-4AD-2DA模拟量输出通道

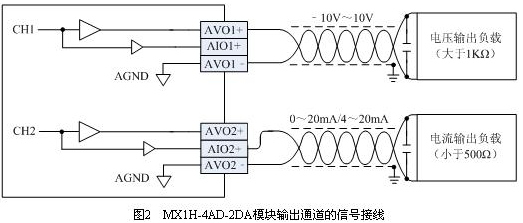

MX1H-4AD-2DA模块的模拟量输出通道(2DA)地址为1,使用其第1通道输出电压信号(﹣10V~10V),通道特性更改为图8中A;第2通道输出电流信号(4mA~20mA),通道特性更改为图8中的B;使能第1通道的停机输出,当PLC由RUN→STOP时,第1通道输出5V电压。模拟量输入通道(4AD)关闭。

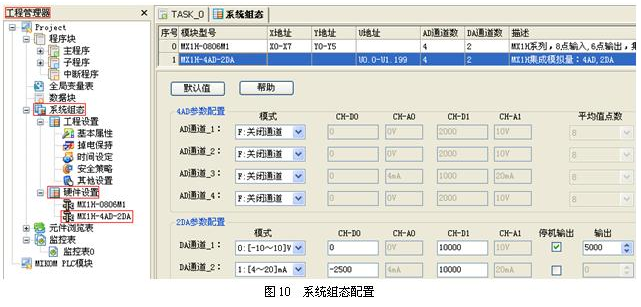

为了实现上述配置,可以在MXProgrammer中“工程管理器→系统组态→硬件设置”中进行配置,如图10所示。



资料下载


文件名称 资料类别 资料编码 上传日期 下载地址
MX系列可编程控制器编程手册 V1.5 可编程控制器/手册下载 M17060002 2017-08-11 下载
MX1H系列可编程控制器硬件手册 可编程控制器/手册下载 M17060008 2017-11-06 下载
MX1H-4AD-2DA集成模拟量模块硬件手册 可编程控制器/手册下载 M17060021 2017-11-06 下载
