MX2H-2AD2DA模拟量输入输出模块🔍

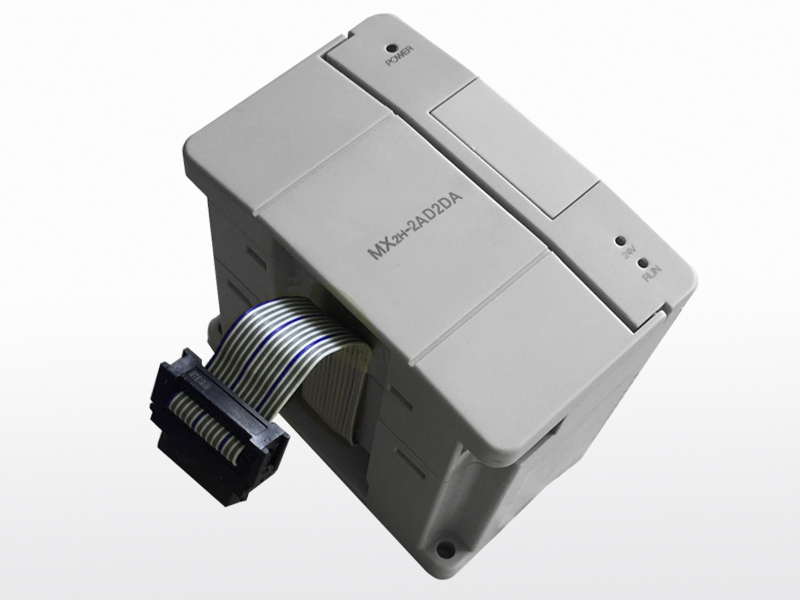

MX2H-2AD2DA模拟量输入输出模块

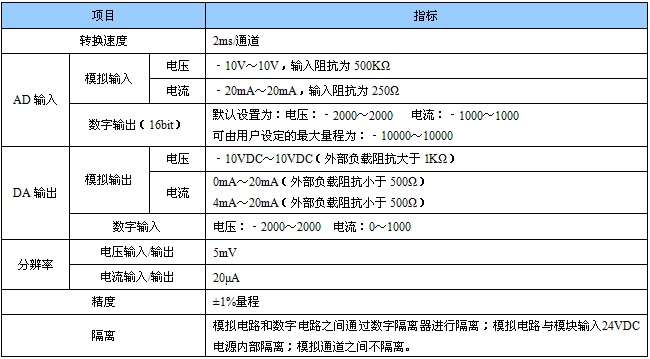

MX2H-2AD2DA扩展模块可配合MX2H系列主模块工作,可同时实现2路模拟量输入和2路模拟量输出通道的信号检测。模拟量输入通道具有电压信号及电流信号输入端口,信号幅值分别可为﹣10V~10V、-20mA~20mA、4mA~20mA;模拟量输出通道具有电压信号及电流信号输出端口,信号幅值分别可为﹣10V~10V、0mA~20mA、4mA~20mA。

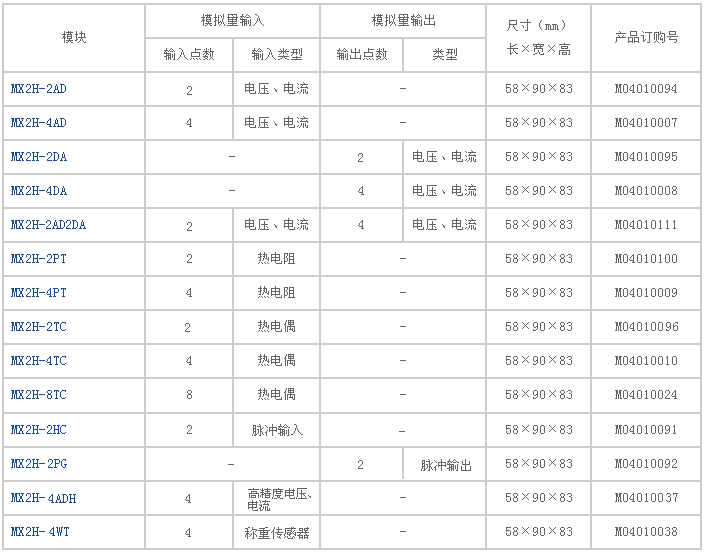

产品详细

MX2H-2AD2DA扩展模块可配合MX2H系列主模块工作,可同时实现2路模拟量输入和2路模拟量输出通道的信号检测。模拟量输入通道具有电压信号及电流信号输入端口,信号幅值分别可为﹣10V10V-20mA20mA4mA20mA;模拟量输出通道具有电压信号及电流信号输出端口,信号幅值分别可为﹣10V10V0mA20mA4mA20mA

主模块通过FROM/TO指令访问扩展模块内寄存器的BFM单元,也可使用“MOV ×× Un.b”访问扩展模块内寄存器的BFM单元。

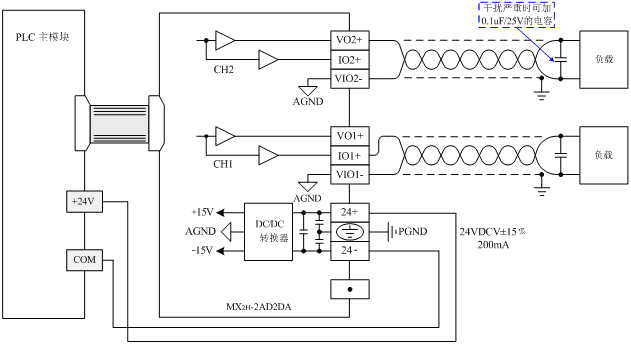

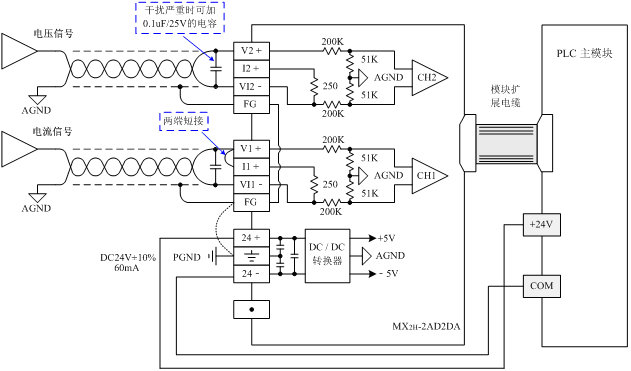

1.若模拟信号的干扰严重时,可采用屏蔽线连接,并在输入端口并联10.1μF/25V的高频电容。

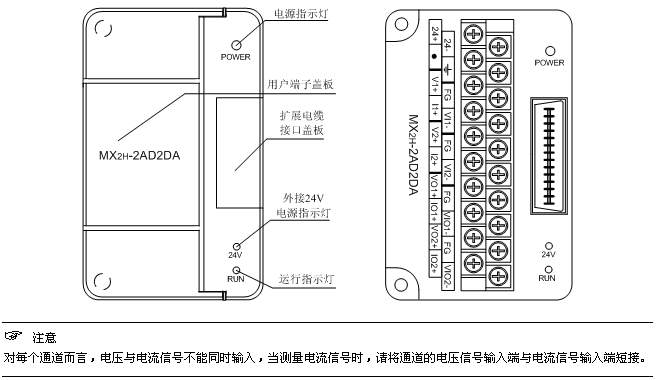

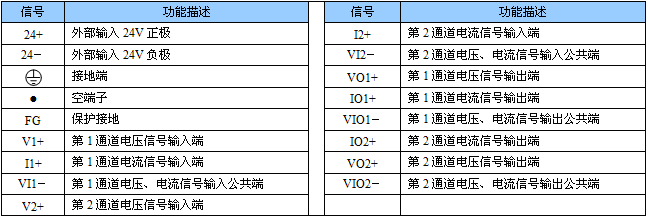

2.信号源及其屏蔽线的外壳与MX2H-2AD2DA的信号接地端FG相连,共同接地。如果当前通道使用电流输入,请短接该通道的电压输入端与电流输入端。

3.若其中任意通道的输入信号超出规定范围,都会影响其他通道的精度。




MX2H-2AD2DA与主模块之间通过缓存区(BFM)交换信息,主模块通过Un.b元件与MX2H-2AD2DA缓存区(BFM)直接映射;n:模拟量模块序号;bBFM序号。在系统组态中系统会自动分配其地址,模拟量模块会自动排序,两个模拟量模块之间有I/O模块时不参与分配地址。例如,U1.0对应模拟量模块地址为1BFM#0的单元。主模块通过FROM/TO指令访问扩展模块内寄存器的BFM单元,也可使用“MOV ×× Un.b”访问扩展模块内寄存器的BFM单元。



l MX2H-2AD2DA模拟量输入通道的特性设置

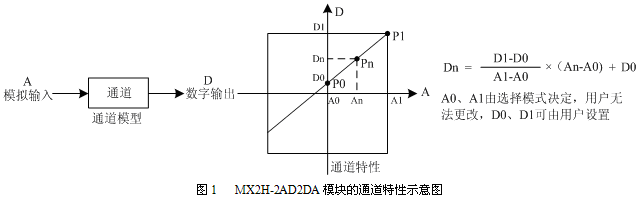

MX2H-2AD2DA的输入通道特性为通道模拟输入量A与通道数字量D之间的线性关系,可由用户设置,每个通道可以理解为图1中所示的模型,由于其为线性特性,因此只要确定两点P0A0D0)、P1A1D1),即可确定通道的特性,其中,D0表示模拟量输入为A0时通道输出数字量,D1表示模拟量输入为A1时通道输出数字量。

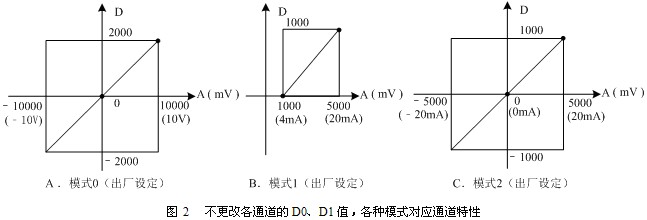

若不更改各通道的D0D1值,仅设置通道的模式(Un.0),那么,每种模式对应的特性如图2所示。

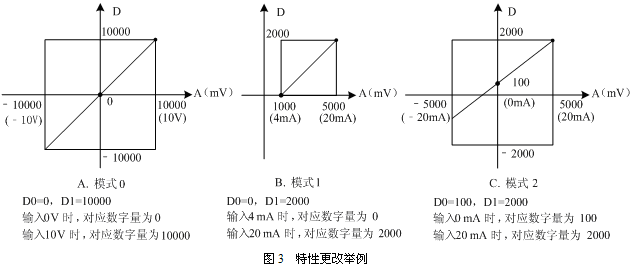

若更改通道的D0D1数值,即可更改通道特性,D0D1可在﹣1000010000之间任意设定,若设定值超出此范围,MX2H-2AD2DA不会接受,并保持原有有效设置,图3为特性更改举例。



l     MX2H-2AD2DA模拟量输出通道的特性设置

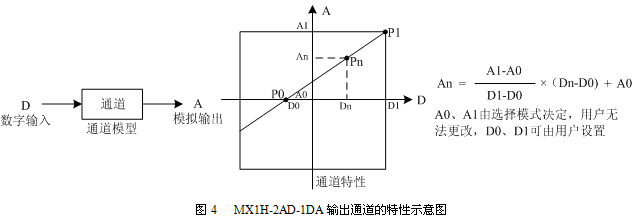

MX1H-2AD2DA的输出通道特性为数字量D与模拟量输出通道A之间的线性关系,可由用户设置,每个通道可以理解为图4中所示的模型,由于其为线性特性,因此只要确定两点P0A0D0)、P1A1D1),即可确定通道的特性,其中D0表示模拟量输出为A0时的数字量,D1表示模拟量输出为A1时的数字量。

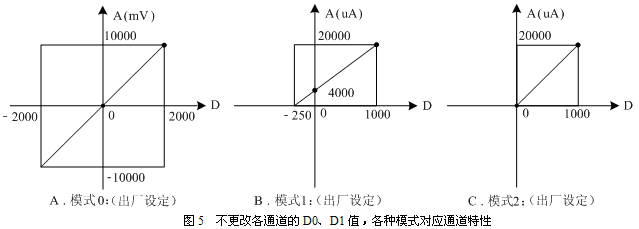

若不更改各通道的D0D1值,仅设置通道的模式(U1.0),那么,每种模式对应的特性如图5所示。

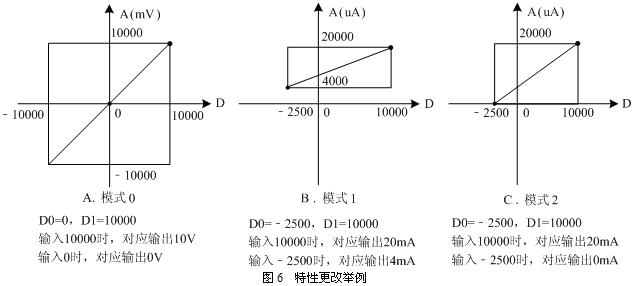

若更改通道的D0D1数值,即可更改通道特性,D0D1可在﹣1000010000之间任意设定,若设定值超出此范围,MX1H-2AD2DA不会接受,并保持原有有效设置,特性更改举例如图6所示。



l     MX2H-2AD2DA模拟量输入通道的示例

1:系统组态配置

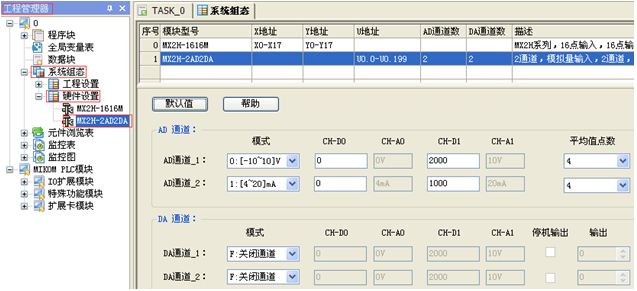

MX2H-2AD2DA模块地址为0,使用其第1通道输入电压信号(﹣10V10V),通道特性更改为图3A;第2通道输入电流信号(4mA20mA),通道特性更改为图3中的B;平均值点数设为4,为了实现上述配置,可以在MXProgrammer中“工程管理器→系统组态→硬件设置”中进行配置,如下图所示。


l MX2H-2AD2DA模拟量输出通道的示例

1:系统组态配置

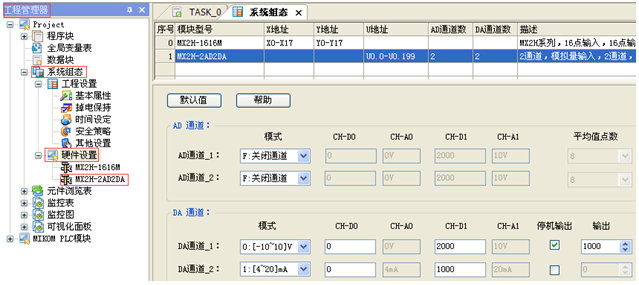

MX2H-2AD2DA模块地址为0,使用其第1通道输出电压信号(﹣10V10V),通道特性更改为图6A;第2通道输出电流信号(4mA20mA),通道特性更改为图6中的B,使能第1通道的停机输出,当PLCRUNSTOP时,第1通道输出5V电压。为了实现上述配置,可以在MXProgrammer中“工程管理器→系统组态→硬件设置”中进行配置,如图下所示。





资料下载


文件名称 资料类别 资料编码 上传日期 下载地址
MX系列可编程控制器编程手册 V1.5 可编程控制器/手册下载 M17060002 2017-08-11 下载
MX2H-2AD2DA模拟量输入模块硬件手册 可编程控制器/软件下载 M17060046 2017-11-06 下载
