麦科电气MV20变频器在印刷模切机上的应用
2017-11-15 08:00:00

摘要
模切机的工作原理是利用钢刀、五金模具、钢线(或钢板雕刻成的模版),通过压印版施加一定的压力,将印品或纸板轧切成一定形状。将整个印品压切成单个图形产品称作模切;利用钢线在印品上压出痕迹或者留下弯折的槽痕称作压痕;利用阴阳两块模板,通过给模具加热到一定温度,在印品表面烫印出具有立体效果的图案或字体称为烫金;用一种基材敷在另一种基材上称为贴合;排除除正品以外其余的部分称为排废,以上可以统称为模切技术。
本文主要讨论了麦科电气(MIKOM)技术有限公司生产的变频器在印刷模切机的应用。

功能要求及配置方案
采用麦科电气(MIKOM)技术有限公司生产的MV20系列11KW变频器。由于主电机带动一个大的传动比的飞轮,加速过程中容易过流限速,减速的过程中容易出现过压,所以现场使用MV20系列11kw变频器标准配置的刹车电阻。并且在机器空载运行时,变频器运行频率仍是13Hz,所以把变频器的下限频率调试到13Hz。同时现场要求频率给定方式使用多段速给定和模拟量给定,配置多段速端子,由于多段速运行的优先级别最高,所以设置一段多段速频率。

变频器参数设置
表1输入特性与规格

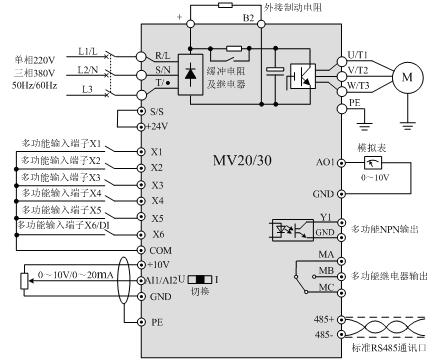

电气原理图

图1 电气原理图

结术语
实际应用中MV20系列变频器完全能够满足模切机的控制要求, MV20系列变频器的性能强大、稳定性好等优点取得客户的信任和好评。



下载附件麦科电气MV20变频器在印刷模切机中的应用
