麦科变频器在轧钢飞剪设备上的应用
2017-11-15 08:00:00

摘要:

随着建筑行业的快速发展,对钢筋的需求量越来越大,目前轧钢飞剪生产线应用也越来越普遍。对其运行线速度和剪切速度、力矩、钢筋的精度越来越高,传统的飞剪设备已不能满足生产要求,目前变频器控制系统逐渐取代了原来传统的控制系统。


关键词:

MV变频器  飞剪机


工艺要求:

传统的轧钢飞剪机的整个工作过程中,是用交流接 触器转换来控制电机的正反转的,用电磁抱闸来实现快速停车。起动方式 为直接起动,起动电流为额定电流的58倍,起动电流可达500A,对设备与电网的冲击是非常大的,且故障率高。用变频器对轧钢飞剪备进行改造可有效的解决这些问题。飞剪的前行与后行可直接由变频器控制,不需要在由交流接触器的转换就可实现,速度响应快,力矩大,停机迅速、稳定,从而大大的降低了设备的维护率。由变频器改造后,运行速度可以调节,从而大大降低了运行电流,达到节电效果。

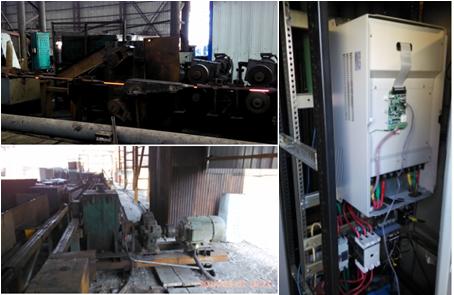

现场图片:

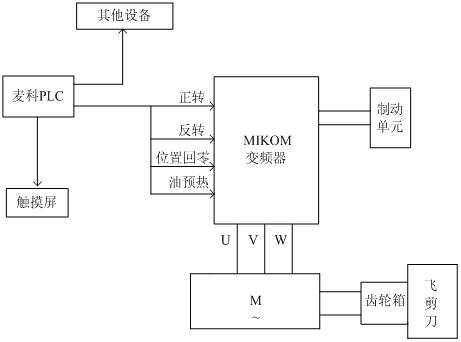

电气原理图:

方案选型:

变频器主要用在飞剪机电机上,其对变频器的主要的要求就是加减速时间尽量短,一般要求在0.1-0.2秒,同时要求停机精确, 能抑制快速启停产生的电流冲击,完全满足飞剪机对变频器的要求。

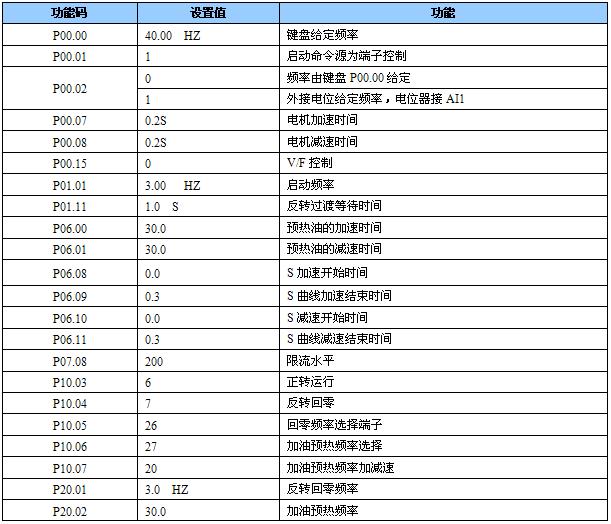

参数设置:


总结:

变频器内置多段速,可使电机在冬季时,由于齿轮箱内油质冻结,变频器可通过选择不同的速度进行加油预热。内置S曲线加减速时间,减少快速停机时对齿轮的冲击,降低了机械故障率,提高设备的可靠性,延长使用寿命,变频器响应动作快、运行平稳,过载能力大、停机准确,钢筋剪切齐整。相对伺服控制简单,价格便宜 。变频器具有过压、过流、过载、缺相等保护功能,延长了电机的使用寿命。


下载附件MV变频器在轧钢飞剪设备的应用
